OBD2 は、1996 年以来米国で販売されているすべての乗用車とトラックに標準化された診断システムです。 エンジンと排出ガスをリアルタイムで監視し、何か問題が発生するとチェック エンジン ライトを点灯し、スキャン ツールを接続して問題の内容を正確に特定できます。このガイドでは、OBD2 の仕組み、OBD2 で車について何がわかるか、何が分からないのか、修理費を節約するために OBD2 を使用する方法について説明します。
OBD2 は、第 2 世代 On-Board Diagnostics の略です。車には、エンジンとトランスミッションを制御するパワートレイン コントロール モジュール (PCM) と呼ばれる小型コンピューターが搭載されています。トランスミッションに独自の個別のコントローラーがある場合（新しいモデルでは一般的ですが）、エンジン コンピューターは代わりに ECM (エンジン コントロール モジュール) と呼ばれます。

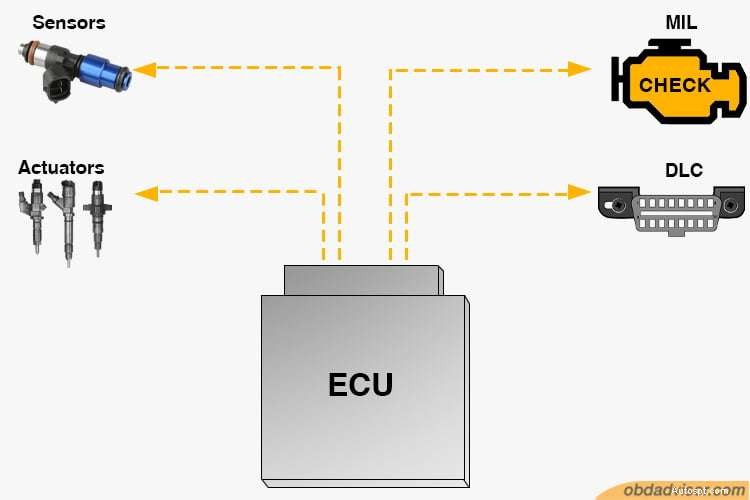

PCM は、酸素センサー、空気流量センサー、冷却水温度センサー、ノック センサーなどの数十のセンサーからデータを受信し、そのデータを使用して燃料噴射、点火時期、排気装置をリアルタイムで制御します。
センサーの読み取り値が予想範囲外になると、PCM は次の 3 つのことを行います。(1) 問題領域を特定する診断トラブル コード (DTC) を保存し、(2) フリーズ フレーム (障害が検出された瞬間のすべてのセンサー読み取り値のスナップショット) を記録し、(3) ダッシュボードのチェック エンジン ライト (故障表示ランプまたは MIL とも呼ばれます) を点灯します。
ライトが点灯している理由を調べるには、OBD2 スキャン ツールをダッシュボードの下の 16 ピン OBD2 ポートに接続します。スキャン ツールは保存されたコードを読み取り、そのコードを使用して問題を診断します。これが全体のコンセプトです。センサーが問題を検出し、PCM がコードを記録し、スキャン ツールがコードを読み取り、車を修理します。
⚙ 専門家の洞察 — Richard McCuistian、ASE マスター テクニシャン:
「ただし、コードとコードのトリガーの原因と結果の関係を解釈する方法を知っている場合に限ります。たとえば、P0171 コードは、必ずしも O2 センサーを交換する必要があることを意味するわけではありません。真空漏れ、計量されていないエア、間違った PCV バルブ、またはオイルフィラーキャップのガスケットの紛失でも、同じコードがスローされる可能性があります。私は、不必要な部品に多額のお金が無駄にされているのを見てきました。」
エンジン電子機器は、ボッシュ燃料噴射装置を備えた 1968 年のフォルクスワーゲン タイプ 3 モデルで米国で初めて登場しました。 1970 年代後半を通じて、他のメーカーもコンピューター化されたエンジン制御を採用しました。たとえば、エア クリーナーの側面にコンピューターが吊り下げられたクライスラーの電子リーン バーン システムを考えてください。しかし、これらの初期のシステムには、それ自体を診断する方法がありませんでした。
1980 年頃、エンジン コントローラーにはトラブル コードにフラグを立てる機能がプログラムされていました。クライスラー、ダッジ、プリマスのプラットフォームでは、キーを 3 回オンにして診断トラブル コードを取得できますが、通常、ライブラリ全体でコードの数は 20 未満でした。 GM は Assembly Line Diagnostic Link (ALDL) を導入し、1980 年代初頭にライブ データ ストリームの提供を開始しましたが、フォードとクライスラーは 1980 年代後半までコードのみを使用していました。
外国車には独自の方式があった。エンジン コントローラーの側面 (通常はシートの下) からゴム製のプラグを外し、ネジを回して回路を閉じると、別の穴にある LED が長パルスと短パルスを使用してコードを点滅させるものもありますが、これらのコードはそれほど信頼性がありません。
⚙ 専門家の洞察 — リチャード・マキュイスト:
「昔、ライブデータが利用可能になる前は、古い車両のエンジン制御システムのすべてのセンサー電圧を電圧計で測定していました。良好な車両の電圧を測定することで、正常な測定値がどのようなものであるかのベンチマークが得られました。そうすれば、問題のある車両のセンサー電圧をチェックするだけで、特にセンサーにコードが設定されない範囲内の故障があった場合には修正につながることがよくありました。」
ヨーロッパと日本の自動車メーカーはさらに遅れてライブデータを入手しました。彼らは診断データを知的財産として扱い、ディーラーツールのみがアクセスできるようにしました。 Bosch K-Jetronic、Denso EFI、Mitsubishi MUT などのシステムは、クローズド プロトコルを使用していました。独立したガレージは法的にも技術的にもライブ データ ストリームにアクセスできませんでした。
1963 年 12 月にジョンソン大統領によって署名され、1970 年、1977 年、1990 年に改正された大気浄化法は、EPA に厳格な排出削減の実施を義務付けました。 1990 年の改正は、OBD2 の義務化に直接つながりました。一部の車両は 1994 年にはすでに OBD2 を取得していましたが (フォード サンダーバードはその一例です)、OBD2 は 1996 年モデルから乗用車と小型トラックに義務付けられました (一部の 1 トン トラックは 1997 年まで OBD2 を取得していませんでした)。
排出システムにはそれ自体を継続的に監視する方法が必要であるという考え方でした。 検査中だけではありません。より高速なプロセッサ、より多くのメモリ、追加のセンサー、より洗練されたアルゴリズムを搭載したコンピューターが、OBD2 によって業界標準になりました。

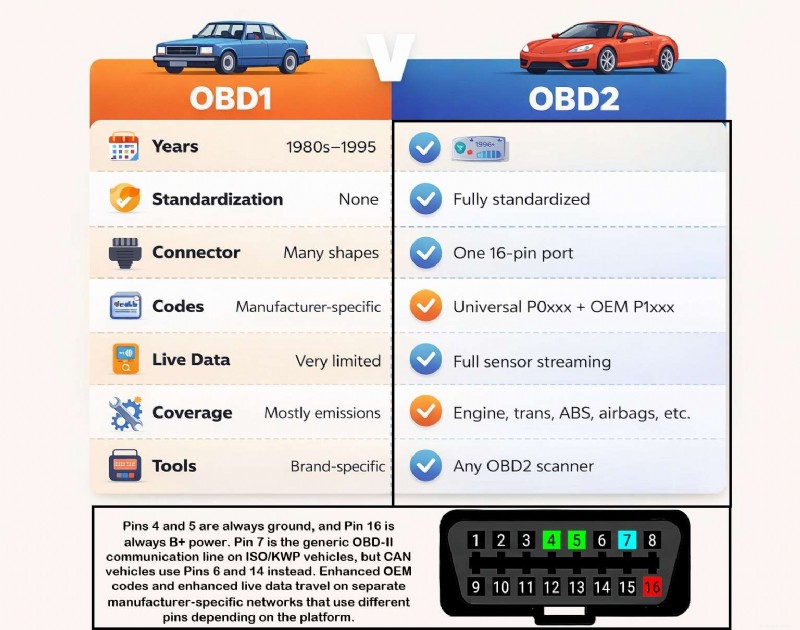

OBD1 と OBD2 — グラフィック：Richard McCuistian
ほとんどの DIY ユーザーがつまずくのはここです。 OBD2 は強力ですが、明確な限界があります。
障害の場所 - どのシステムまたは回路に問題があるか (エンジン、トランスミッション、排気ガス、蒸発システム)。
ライブ センサー データ — RPM、車速、冷却水温度、燃料調整、O2 センサー電圧、吸気温度、スロットル位置、その他多数。
準備状況モニターのステータス — 排出ガス自己テストが完了したかどうか (スモッグ チェックに合格するために重要です)。
フリーズ フレーム データ - 障害が発生した瞬間のセンサー読み取り値のスナップショット。
診断トラブル コード — 保存済み、保留中、永続的な障害コード。
モード 6 データ — 各監視対象システムのしきい値パラメーターをテストします。故障番号がプログラムされたパラメータの範囲外である場合、コードが設定されます。一部のモード 6 セットアップでは 16 進数が使用されますが、より優れたツールを使用すると、それが読み取り可能な値に変換されます。
どの特定の部分が失敗したか。 P0420 のようなコードは、触媒コンバーター システムのパフォーマンスが低下していることを示しますが、根本的な原因は、不良猫、O2 センサーの故障、排気漏れ、またはエンジンの失火である可能性があります。まだテストする必要があります。
汎用 OBD2 プロトコルを使用した非排出システムに関するあらゆるもの。 ABS、エアバッグ、TPMS、ボディ コントロール、パワー ウィンドウ、ドア ロック - これらには、メーカー固有の対応範囲を備えた強化されたスキャン ツールが必要です。
センサーの読み取り値をトリガーしない機械的問題。サスペンション ブッシュの摩耗、クラッチの滑り、初期段階のヘッド ガスケットの漏れは、コードを設定できない可能性があります。
結論: OBD2 はどこから探し始めるべきかを示します。 、何を置き換えるかではありません。 。コードは診断の開始点であり、修理命令ではありません。
米国で販売されている 1996 年以降のガソリン車であれば、ほぼ確実にそうです。完全な内訳は次のとおりです。
あなたの特定の車両が特定のスキャンツールと互換性があるかどうかわかりませんか?購入前にスキャナ互換性チェッカーを使用して確認してください。
OBD2 ポート (正式には Diagnostic Link Connector (DLC) と呼ばれます) は、運転席側のダッシュボードの下にある 16 ピンの D 字型コネクタです。連邦法では、ハンドルから 2 フィート以内にあり、運転席から工具なしでアクセスできることが義務付けられています。

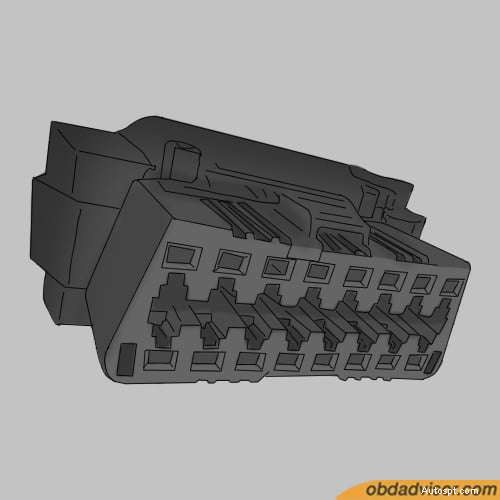

OBD2 ポートはどの車両でも同じ形状、16 ピン台形コネクタです。
ほとんどの車両では、ステアリング コラムの真下にあります。メーカーによっては、小さなプラスチック製のカバー パネルの後ろ、ステアリング コラムの左側、またはセンター コンソールの近くに押し込んでいます。いつでもドライバーの手の届くところにあります。
あなたのものは見つかりませんか? OBD2 ポート ロケーターを使用すると、67 を超える車種の正確な位置が表示されます。
エンジンチェックライトが点灯した場合、コードを読み取る方法は次のとおりです。 (写真付きの詳細な手順については、OBD2 スキャナーの使用方法ガイドの完全版を参照してください。)

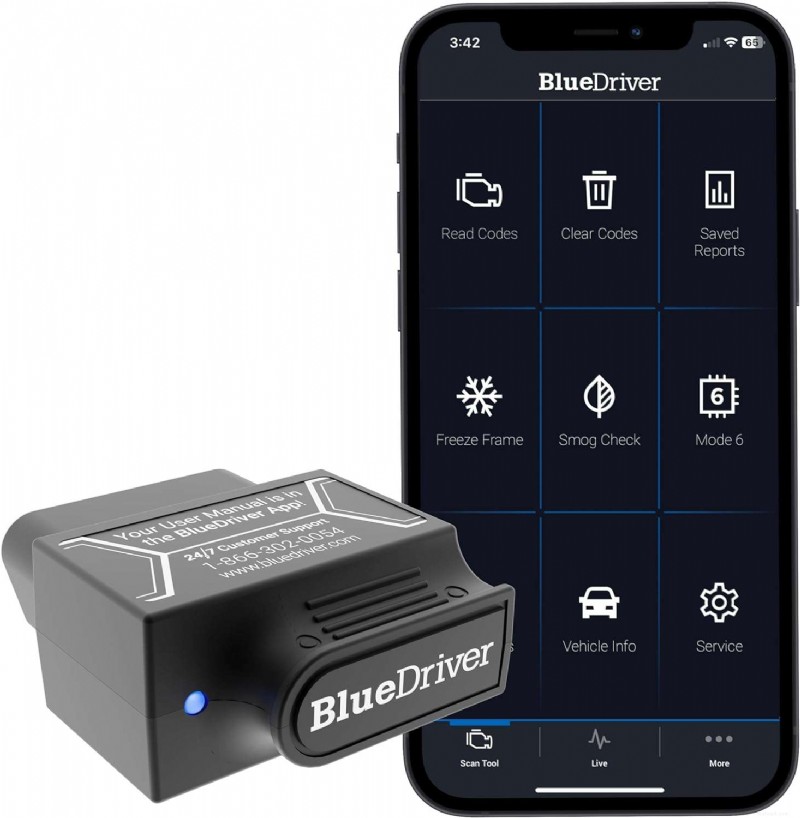

ステップ 1:スキャン ツールを入手します。基本的なコード リーダーの価格は 20 ～ 50 ドルで、機能します。 BlueDriver や FIXD (70 ～ 100 ドル) などの Bluetooth アダプターを携帯電話に接続すると、コード定義や修正の提案が提供されます。どれを買えばいいかわからないですか？ OBD2 スキャナーのクイズに答えて個別の推奨事項を得るか、2026 年のベスト OBD2 スキャナー 10 選のまとめをチェックしてください。
ステップ 2:OBD2 ポートを見つけます。ダッシュボードの下、運転席側、ハンドルから 2 フィート以内。
ステップ 3:プラグを差し込み、キーをオンにします。エンジンは始動しないでください。イグニッションを「オン」の位置にするだけです (または、押しボタン車の場合はブレーキを踏まずにスタート ボタンを押します)。スキャン ツールは OBD2 ポート経由で起動します。
ステップ 4:コードを読み取ります。ツールで「コードの読み取り」または「スキャン」を選択します。 1 つ以上の DTC (例:P0171) が表示されます。それらを書き留めてください。
ステップ 5:コードを検索します。スキャン ツールまたは OBD2 コード データベースでコード定義を確認するか、「[コード] + [車両メーカー/モデル]」で車両固有の原因を検索してください。
ステップ 6:部品を交換する前に診断します。コードは部品ではなくシステムを示します。フリーズ フレーム データ、ライブ センサー読み取り値、基本テスト (目視検査、マルチメーター、スモーク テスト) を使用して、お金をかける前に根本原因を確認してください。
すべての OBD2 コードは 5 文字の形式に従います。例として P0171 をデコードする方法は次のとおりです。
つまり、P0171 =パワートレイン、汎用コード、燃料/空気計量システム、バンク 1 に偏りすぎています。これは、エンジンの一方のバンクに空気が多すぎるか、燃料が不足していることを示します。そして、あなたの仕事は、それが真空漏れなのか、MAF センサーの汚れなのか、燃料ポンプの弱さなのか、インジェクターの故障なのかを判断することです。
保存されたコード — 確認された障害。エンジン警告灯が点灯しています。 PCM は少なくとも 2 つの駆動サイクルで障害を検出しました。
保留中のコード — 問題は一度検出されましたが、まだ確認されていません。エンジンチェックランプはまだ点灯していません。もう 1 回ドライブ サイクルが失敗すると、保存されます。
永久コード — これらはスキャンツールやバッテリーを取り外しても消去できません。 PCM は、通常の運転によって修復が確認された場合にのみ、それらを自動的にクリアします。これにより、スモッグチェックに合格するためだけにコードをクリアすることができなくなります。
スキャン ツールには 3 つの層があり、どれが必要かは何をしたいかによって異なります。 (詳細な比較については、OBD2 スキャナーの種類ガイドを参照してください。)
汎用 DTC を読み取り、クリアします。それでおしまい。エンジンチェックライトが点灯する理由を知りたいだけで、ショップに持っていく予定がある場合は問題ありません。ライブ データ、フリーズ フレーム、拡張コードはありません。
Bluetooth アダプターは携帯電話とペアリングされます。これは、DIY ユーザーにとって最も人気のある形式です。
コードの読み取り/クリアに加えて、ライブ データ、フリーズ フレーム、レディネス モニター、および特定のメーカー向けの基本的な拡張診断機能も含まれます。ほとんどの DIY ユーザーはここから始めるべきです。 Bluetooth アダプター (BlueDriver、OBDLink MX+、FIXD) とミッドレンジ ハンドヘルド (Foxwell NT301、ANCEL AD310) がここにあります。具体的な推奨事項については、2026 年のベスト OBD2 スキャナー 10 選をご覧ください。

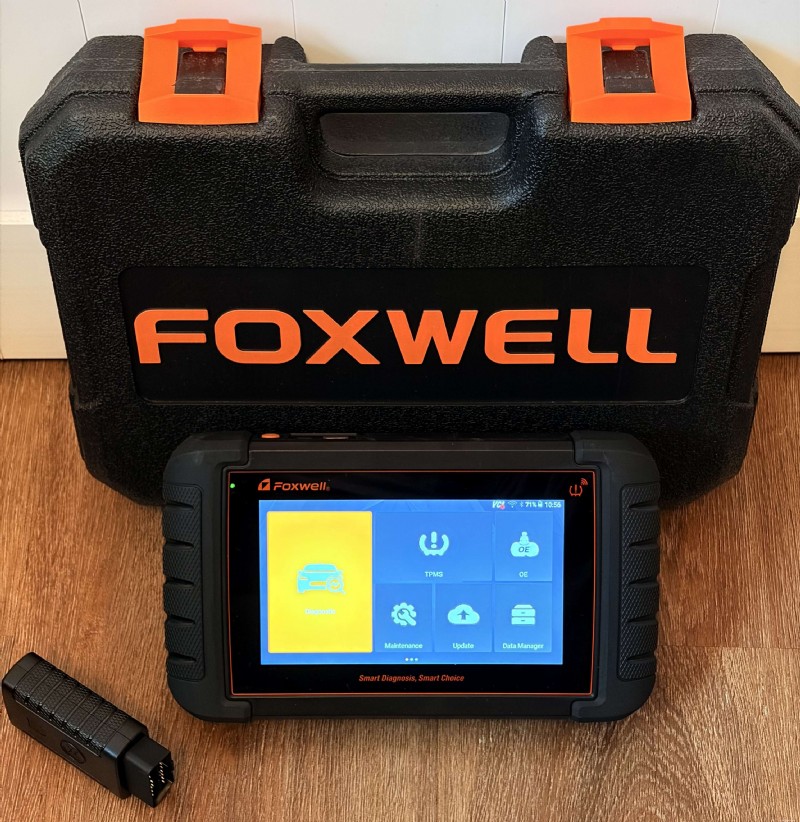

Foxwell NT809TS のようなプロフェッショナル ハンドヘルドは、基本的な OBD2 を超えてシステムを完全にカバーします。
システム全体をカバー (ABS、エアバッグ、TPMS、ボディ、シャーシ)、双方向制御、アクティブ テスト、モジュール プログラミング、およびメーカー固有の強化された診断。 Autel MaxiSys、Launch X431、Snap-on Zeus などのツール。最高のプロフェッショナル診断ツールのまとめをご覧ください。
どの層が必要かわからないですか? OBD2 スキャナー クイズに答えてください — 4 つの質問、個別の推奨事項。
2025 ～ 2026 年モデルの一部の車両には、CAN 上に構築された新しい通信プロトコルである OBDonUDS (OBD on Unified Diagnostic Services) が搭載されて出荷されます。 OBD2 ポートの外観や位置は変わりませんが、スキャン ツールが車両のコンピューターと通信する方法が変わります。古いスキャン ツールでは、OBDonUDS 車両と通信するためにファームウェアのアップデートが必要な場合があります。 2027 年モデルまでにすべてのメーカーに完全に導入される予定です。
OBD2 は内燃エンジン用に構築されました。 EV には排気ガス、触媒コンバーター、O2 センサーが搭載されていないため、従来の OBD2 データは完全には適用されません。カリフォルニア州のアドバンスト クリーン カー II プログラムはこれに取り組んでいます。2026 年モデルから、新しいゼロエミッション車の 40% は、バッテリー パック、パワー エレクトロニクス、充電システム、熱管理に関する標準化された診断データを提供する必要があります。 2027 年までに 100% になります。同じコネクタ、同じポートの場所 - 新しいデータ定義だけです。
2025 年以降の車両の場合は、現在のスキャン ツールで問題ありません。 2026 ～ 2027 年以降の車両の場合は、スキャン ツールの製造元にファームウェアのアップデートを確認してください。ほとんどの主要ブランド (Autel、Launch、Foxwell、BlueDriver、OBDLink) は、新しい車両の対象範囲を追加する年次アップデートをリリースします。
1. コードのみに基づいて部品を交換する。 P0442 (少量の EVAP 漏れ) は、新しいガスキャップが必要であることを意味するものではありません。 EVAP ホースの亀裂、パージバルブの不良、ベントソレノイドの故障などが考えられます。まずテストしてください。
2. コードをクリアして修正済みとします。コードをクリアしても、数日後にエンジンチェックライトが再発する場合は、問題が解決したわけではなく、警告が消えただけです。永久コード (モード $0A) は、この方法でもクリアできません。
3. 保留中のコードを無視します。保留中のコードは早期警告です。今すぐ発見すれば、後でさらに大きな損害をもたらす失敗を防ぐことができるかもしれません。
4. OBD2 が車内のすべてをカバーすると考える。標準 OBD2 は、排出ガス関連システムのみをカバーします。 ABS ライトが点灯している場合、汎用のコード リーダーは役に立ちません。メーカー固有の対応範囲を備えた強化されたスキャン ツールが必要です。
5. 可能な限り安価なスキャン ツールを購入する。 Amazon から販売されている 10 ドルの ELM327 クローンには、接続の問題、通信速度の遅さ、車両の適用範囲が限られていることがよくあります。 60 ～ 100 ドルをかけて高品質の Bluetooth アダプター (BlueDriver、OBDLink MX+) を購入すると、フラストレーションや誤診を防ぐことができます。
現在、ほとんどの州の排ガス検査では、テールパイプ プローブの代わりに OBD2 が使用されています。インスペクターは DLC に接続し、保存されているコードをチェックし、すべての準備状況モニターが完了していることを確認します。保存された排出ガス コードがある場合、または「準備ができていない」モニターが多すぎる場合は失敗します。
テスト直前にコードを消去しないでください。これにより、準備状況モニターが「準備ができていません」にリセットされます。これは、ほとんどの状態で自動的に失敗します。検査官はあなたがコードをクリアしたことを知っています。
テスト前に車を完全なドライブサイクルで運転してください。最近修理を行った場合、またはバッテリーが接続されていない場合は、準備状況モニターを完了するために 50 ～ 100 マイルを通常通りに運転する必要があります。
症状ではなく根本原因を解決してください。永久コード (モード $0A) は手動でクリアできません。問題を解決する唯一の方法は、問題を修正し、PCM に修復を検証させることです。
状態が許可する「準備ができていない」モニターの数を確認してください。ほとんどの州では、1996 ～ 2000 年の車両では 1 ～ 2 台のモニターを「準備ができていない」状態にすることが許可されていますが、2001 年以降の車両では 1 台のみが許可されています。詳細については、あなたの州の DMV ウェブサイトに記載されています。
修理後にエンジンチェックライトをリセットする必要がありますか?このガイドでは、準備状況モニターをリセットせずに適切に実行する手順を説明します。
オンボード診断、第 2 世代。これは、スキャン ツールが車のコンピュータと通信して障害コードやセンサー データを読み取ることができる標準化されたシステムです。
1996 年に米国で販売されたすべてのガソリン車が対象。一部のメーカーは、1994 年から 1995 年にかけて一部のモデルに OBD2 を搭載していました。フォード サンダーバードはその最初の 1 つでした。
標準の OBD2 ツールでは使用できません。 1996 年以前の車両は OBD-I を使用しており、メーカーごとにコネクタとプロトコルが異なります。ブランド固有の OBD-I アダプター、または OBD-I をサポートするスキャン ツールが必要です。
アダプターによって異なります。 OBD2 ポートは (イグニッションがオフの場合でも) 一定のバッテリー電力を供給するため、安価に作られたアダプターではバッテリーが徐々に消耗する可能性があります。 OBDLink MX+ や BlueDriver などの高品質アダプターには、これを防ぐ低電力スリープ モードがあります。数日以上駐車する場合は、安全のためプラグを抜いてください。
はい、ただしライトを消しても問題は解決しません。根本的な障害がまだ存在する場合は、1 ～ 2 ドライブ サイクル以内にライトが点灯します。永久コードは手動でクリアすることはできません。正しい対処方法については、「チェック エンジン ライトをリセットする方法」を参照してください。
EV には OBD2 コネクタがありますが、OBD2 は内燃機関の排出ガス向けに設計されているため、OBD2 コネクタを通じて利用できる標準化されたデータは限られています。 2026 ～ 2027 年モデルの EV から、カリフォルニア州のアドバンスト クリーン カー II プログラムでは、バッテリー、充電、パワー エレクトロニクスの標準化された診断データが必要となります。
コード リーダーはコードを読み取り、消去します。それだけです。スキャン ツールは、ライブ データ、フリーズ フレーム、準備状況モニター、および多くの場合強化された診断機能を追加します。完全な内訳については、「OBD2 スキャナーの種類の説明」を参照してください。
おそらくですが、2026 ～ 2027 年の一部の車両は OBDonUDS 通信に切り替わります。ファームウェアのアップデートについては、スキャン ツールの製造元に確認してください。ほとんどの主要ブランドは、新しい車両のサポートを追加する年次アップデートをリリースします。
OBD2 により、すべての車の所有者がボンネットの下で何が起こっているかを理解できるようになりました。 60 ドルのスキャン ツールと 5 分間の読み取りがあれば、不必要な店舗訪問を何百回も節約できます。あるいは、つり上げを防ぐために何が問題なのかを正確に把握した上で店舗に入るのに役立ちます。
始める準備はできていますか?スキャナーのクイズに答えてパーソナライズされた推奨事項を得るか、2026 年のベスト OBD2 スキャナー 10 を参照して、あなたの車と予算に適したツールを見つけてください。
