摩耗したピストン リング:ブローバイの特定と段階的な交換ガイド

ピストンのピストン リング

ピストン リングの摩耗の最初の兆候は何ですか?

エンジン内部の摩耗を示す最も一般的な指標はエンジンのブローバイです。 .

これは、ピストンとシリンダー壁の間のシールが破損した場合に発生します。青い煙が立ち上っていることに気付いた場合は、エンジンがオイルを燃焼させており、ピストン リングが原因である可能性があります。

エンジンが温まるとピストンリングが摩耗します。 膨張してシリンダー壁を密閉し始めます。これにより、リングを越えて吹き飛ばされるオイルの量が減少します。ただし、摩耗が進むと、青い煙が一定になるようになります。

ピストン リングが摩耗した場合の症状:何を確認すべきか

ピストンリングが摩耗すると、燃焼室を密閉する能力が失われます。ブローバイによりオイルが燃焼室内に侵入します。その間、排気ガスはクランクケース内に逃げます。

クイック診断表

症状 意味 優先度 青い煙 燃焼室内でオイルが燃えています。高温です。 オイルはガスのような臭いがします ブローバイによりオイル供給が汚染されています。重大です。 低圧縮 圧力がリングを越えて逃げています。高です。 プラグの汚れ オイルがスパーク ゾーンに「漏れ出ています」。中

青い排気煙

古典的な青い煙はエンジンが暖まると消えることがよくありますが、煙が続く場合はリングの摩耗が激しいことを示します。

• コールド スタート スモーク: 最初にエンジンを始動したときにのみ青い煙に気づく場合があります。これは、ピストンとリングがまだ膨張してシリンダーの壁を密閉していないために発生します。
• 一定の煙: 摩耗が悪化すると、隙間が大きくなりすぎて熱膨張で固定できなくなります。アイドリング中または加速中に青い煙が見える場合は、リングが復帰不能点を超えている可能性があります。ピストンリングが摩耗しているということですね。

煙に加えて、常に油を補充していることに気づくかもしれません。 変化の間。リングが摩耗すると、オイルが吹き抜けて燃焼室内で燃焼する可能性があります。これはオイルレベルを下げるだけではありません。バルブやシリンダー ヘッドにカーボンが蓄積します。

ブローバイはオイルを上に移動させるだけではないことに留意してください。燃焼ガスがオイル パン (クランクケース) に移動します。

• 化学汚染: 燃料と燃焼副生成物がエンジン オイルに混ざります。
  潤滑油の損失: これらの化学物質はオイルの粘度を破壊します。 冷却と潤滑の機能が損なわれます。
• ベアリングの損傷:オイルが異常に薄かったり、ガソリンのような臭いがした場合は、致命的なベアリングの故障を防ぐためにすぐに交換してください。ピストンリングが摩耗しているため。

大幅な電力損失

ピストンを押し下げるのではなく、圧縮がクランクケース内に逃げると、エンジンはその「パンチ」を失います。これは多くの場合、次のような結果をもたらします。

• 汚れたスパークプラグ: プラグにオイルがコーティングされているため、きれいな火花が発生しません。
• ラフアイドル: シリンダー全体での不均一な圧縮により、エンジンがつまずいたり揺れたりする可能性があります。

問題の確認方法

エンジンを分解する前に、次の 2 つのテストを実行してください。

• 乾式圧縮テスト: 各シリンダーが保持している圧力を測定します。
• 湿潤圧縮テスト: 大さじ1杯のオイルをシリンダーに追加し、再テストします。 PSI が急上昇した場合は、摩耗したピストン リングが原因である可能性があります。オイルにより隙間が一時的に塞がれました。

ピストン リングの構成について

最新のエンジンのほとんどは、パフォーマンスを維持し、排出ガスを削減するために 3 リング設計を採用しています。

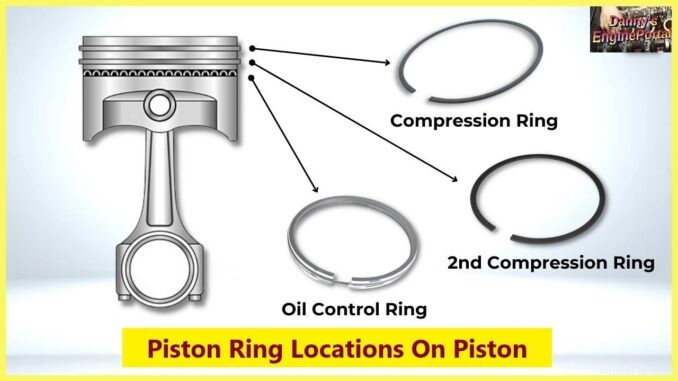

ピストン リングの位置

1.コンプレッションリング（トップリング）

これらのリングは上部の溝に位置し、燃焼圧力をシールします。また、シリンダーの壁にも熱を伝えます。

2.中間リング (2 番目のリング)

これらは、シリンダー壁に残ったオイル層を「剪断」しながら、トップリングがガスをシールするのに役立ちます。これにより、燃焼室に空気が入らないようになります。

3.オイルコントロール/スクレーパーリング

これらのリングは、シリンダー壁上の潤滑油の量を調整します。均一に拡散させて、燃焼ゾーンへの侵入を防ぎます。

プロのヒント: 最新のエンジンのクリアランスは信じられないほど狭い (0.001 インチ以下)。ピストン スカートに耐擦傷性モリベース コーティングを使用すると、これらの公差を維持し、「ピストンのロック」を軽減できます。

ピストン リングの取り付け方法:ステップバイステップ ガイド

完全なシールを確保するには、次の重要な手順に従ってください。

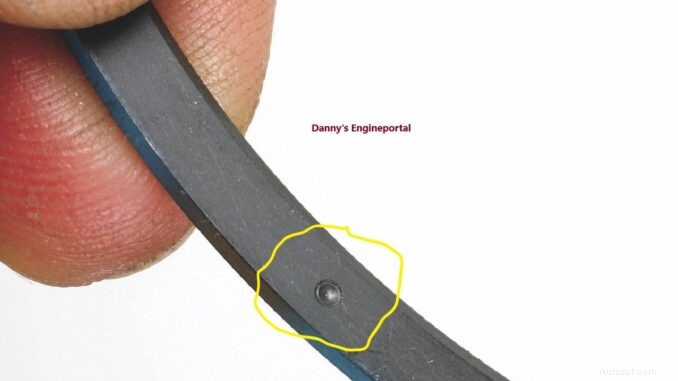

1.ピストンリングのマーキングを特定する

まず、リングを取り付ける前に方向マークを確認する必要があります。実際、リングを逆さまに取り付けると、エンジンのオイル消費量が 2 倍になる可能性があります。摩耗したピストンリングにも似ています。

常に「TOP」マークを確認してください。これらを逆さまに取り付けると、オイルの消費量が 2 倍になる可能性があります。

• ただし、ドットが存在しない場合は、内径の面取りを確認してください。通常、このベベルも上を向く必要があります。
• または、外径に溝があり、その他の痕跡がない場合。次に、その溝がピストンの底部に向かって下を向くようにリングを取り付ける必要があります。

2.ピストンリングのエンドギャップを測定

新しいリングが「ドロップイン」ですぐに使えるとは決して考えないでください。代わりに、シリンダー ボア自体のエンド ギャップを確認する必要があります。

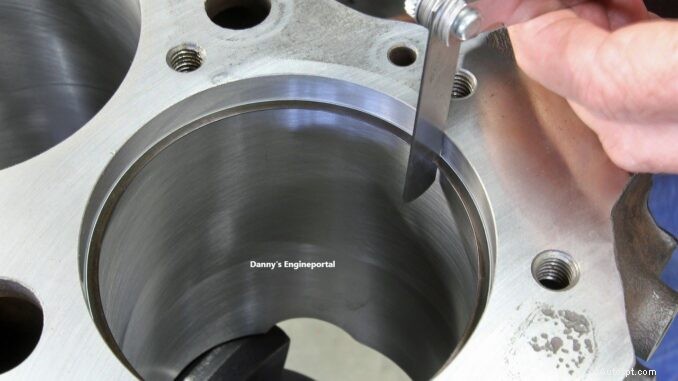

シリンダー内のピストン リングのギャップの測定

• まず、シリンダーの上部と下部の両方の隙間を測定します。
• シリンダーが摩耗する可能性があるため、常に底部（最も狭い点）に基づいてギャップを設定する必要があります。
• また、圧力損失を防ぐために、ピストン ピン穴の真上にリングの隙間を置かないように注意してください。
• 必要に応じて、リングをヤスリで完璧な隙間を作ることができます。

3.正しいツールを使用する

寸法が確認できたら、リングを取り付けます。 決して「スパイラル」にしない 手動でピストンにリングを付けます。そうすると金属が永久に変形し、シールが破損する可能性があります。

• 代わりに、常に専門のピストン リング拡張ツールを使用してください。

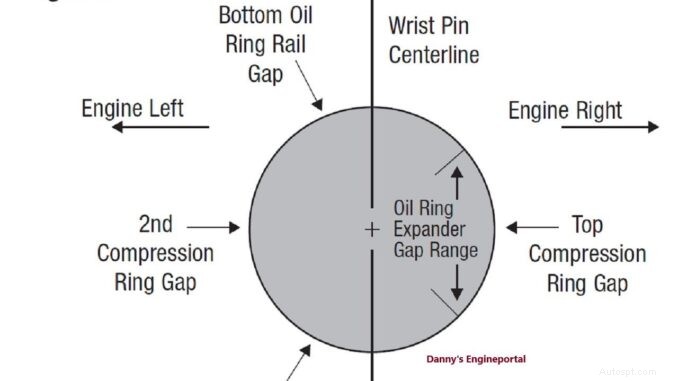

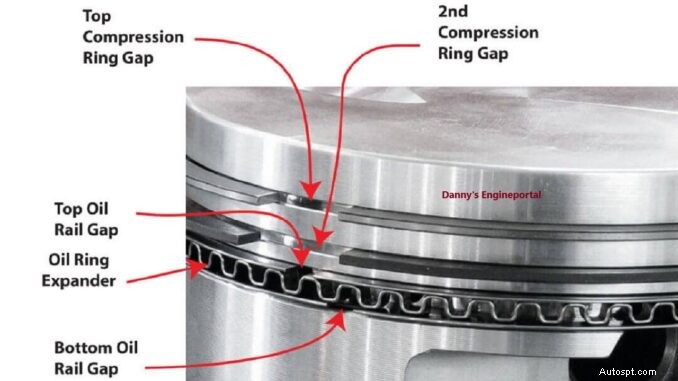

• また、リングの端のギャップを 180 度離して配置する必要があります。そうすることで「迷路」の経路が作成され、ブローバイガスが大幅に減少します。

隙間をずらすことで「ラビリンス」シールが形成され、燃焼圧力を所定の位置に保ちます。

4.リングと溝のフィットを確認する

最後に、フィッティングを再確認します。たとえば、浅溝のリングを深溝のピストンに取り付けないでください。そうしないと、外れてしまう可能性があります。逆に、浅いピストンの深い溝のリングは底つきして詰まります。

• 結論として、最も重要な最終ステップは「最終クリーン」です。ホーニングが完了したら、シリンダーを熱い石鹸水で洗います。正しく取り付けると、オイルの大量消費を防ぐことができます。また、後で高価なベアリングの損傷を防ぐこともできます。

概要:ピストン リングの摩耗の兆候を無視しないでください

ピストン リングは非常に大きな役割を果たす小さな部品です。燃焼ガスのシールからピストンの冷却まで、燃焼ガスの状態がエンジンの寿命を左右します。あなたが青い排気煙を診断しているかどうか。 または高パフォーマンスの再構築の準備をする場合、精度が重要です。

注意:

• 常に ボアの底部のエンドギャップを測定します。
• 清潔さが何よりも大切 ホーニング後はシリンダーを熱い石鹸水で洗ってください。

湿式圧縮テストにより圧縮の低下が確認された場合 、ピストンを引く時が来ました。今すぐ時間をかけてリングを正しく取り付ければ、「油への渇き」から解放されます。明日はベアリングに大きなダメージを与えることになるでしょう。

よくある質問 (FAQ)

Q:シリンダーに穴を開けずにピストン リングだけを交換できますか?
答え: はい。ただし、シリンダーのテーパーが仕様内 (通常は 0.003 ～ 0.005 インチ未満) であり、壁が適切に研磨されている場合に限ります。シリンダーが「真円度を外しすぎる」と、新しいリングが正しく装着されなくなります。

Q:新しいピストン リングが固定されるまでどのくらい時間がかかりますか?
答え: 最新のリングのほとんどは最初の20 ～ 50 マイル以内に着席します。 運転のこと。高品質の慣らしオイルを使用し、この期間中にエンジン回転数を変化させることは、シールを長持ちさせるために不可欠です。 (高速道路の定常速度を避ける)

Q:ピストン リングを逆さまに取り付けるとどうなりますか?
答え: 逆さまのリングがポンプのように機能し、 オイルを中に引き込みます。 燃焼室を削り取るのではなく、これにより、再構築直後に大量のオイルが消費され、点火プラグが汚れ、青い排気ガスの「煙」が発生する可能性があります。

Q:ホーニング後にシリンダーを石鹸水で洗う必要があるのはなぜですか?
答え: ホーニングでは、シリンダーのクロスハッチ内に微細な砂や金属の破片が残ります。溶剤や部品洗浄機では、この物質を除去できないことがよくあります。したがって、リングの早期摩耗を防ぐためには、熱い石鹸水が不可欠です。
