P0351 診断ガイド:点火コイル A 回路の故障の原因、症状、および修理

P0351コードは、エンジン制御モジュール（ECM）が点火コイル「A」の一次/二次回路（ほとんどのエンジンのシリンダー1に相当）の故障を検出したことを意味します。この回路に障害が発生すると、ECM は混合気に点火するための高電圧スパークを生成する役割を担う点火コイル (下記) を適切に制御できなくなります。その結果、エンジンが乱暴に動作したり、失火したり、電源が失われたりする可能性があり、この点火コイル コードが記録されます。

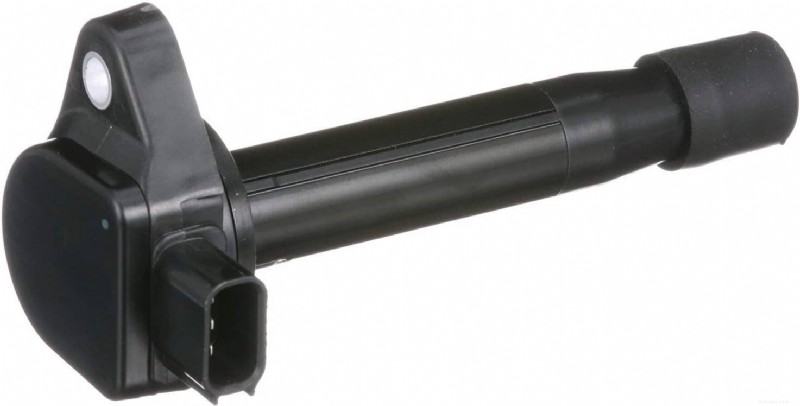

イグニッションコイルアマゾン

このコードは多くのブランドで共通であり、一般的なエラーであるため、フォード車の P0351 はトヨタ車や他の車両の P0351 と同じ意味であり、常に同じ P0351 点火コイルの一次/二次回路の故障を指します。点火コイルはエンジンの動作にとって重要であるため、触媒コンバータや点火システムへの長期的な損傷を避けるために、問題を迅速に診断して修理する必要があります。これは、P0352 コードを持つ点火コイル B の一次/二次回路エラーと非常によく似ています。

P0351 コードの意味

最新のエンジンは、各シリンダーに独自の点火コイルがあるコイル オン プラグ (COP) 点火システムに依存しています。このコイルは ECM から低電圧信号を受信し、それを非常に高い電圧 (多くの場合 20,000 ボルト以上) に変換して点火プラグを点火します。

ECM が次のことを検出した場合:

• 開回路 、
• アースへのショート 、
• 電圧の短絡 、または
• 異常なコイル電流パターン 、

…P0351 がトリガーされ、点火コイル「A」回路が期待どおりに動作していないことを示します。

コイル「A」はほとんどのエンジンのシリンダー番号 1 に対応するため、ECM は P0301 (シリンダー 1 の失火) などの関連する失火コードをトリガーする場合もあります。

P0351 の一般的な原因

P0351 コードの背後にある最も一般的な犯人は次のとおりです。 :

<オル>

点火コイルの欠陥 (最も一般的)。 コイルは振動、熱、内部の電気的故障により時間の経過とともに摩耗します。

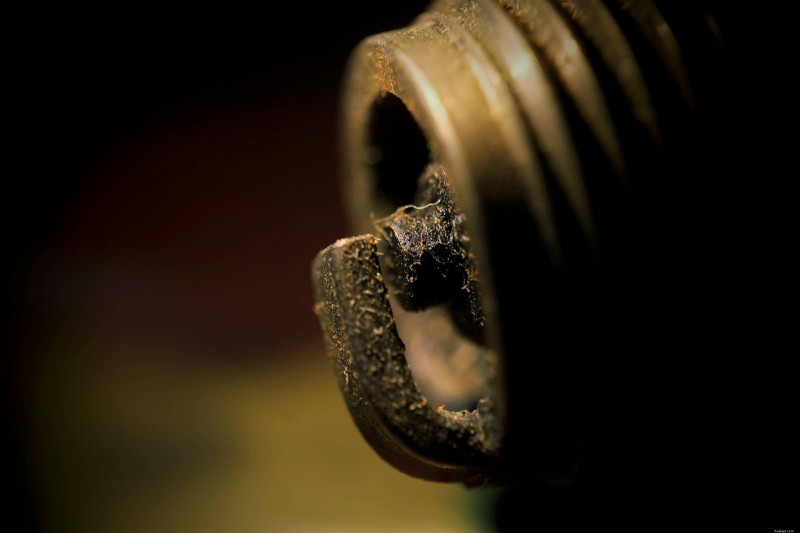

破損した点火プラグ (下) または点火プラグ ブーツ。 スパーク プラグが摩耗すると抵抗が増大し、コイルが故障するまでさらに激しく動作することになります。

配線の問題。 これには、断線、腐食したコネクタ、緩んだコイルコネクタ、金属部品と接触する短絡したワイヤが含まれます。コイルは正確な電気制御に依存しているため、小さな配線の問題でも P0351 を引き起こす可能性があります。

ECM ドライバー回路の欠陥。 ECM がイグニッション コイルを適切に制御できない場合、回路が開いているかショートしているように見え、コードがトリガーされる可能性があります。

油分や水分の侵入。 スパーク プラグ ウェルにオイルが漏れたり（トヨタや日産のエンジンによくある）、水が侵入すると、コイル回路が中断される可能性があります。

P0351 コードの症状

症状は、コイル回路がどの程度深刻に侵害されているかによって異なります。

• チェック エンジン ライト (CEL) オンです
• エンジンの失火 、特にシリンダー 1 で
• ラフなアイドル
• 加速が悪い または躊躇
• 燃料消費量の増加
• ハードスタート
• エンジンが始動しない、または リンプモードが有効になります 深刻な場合

失火は時間の経過とともに触媒コンバーターに損傷を与える可能性があるため、この問題を無視すべきではありません。

P0351 の診断方法

専門家または DIY による診断は通常、次の手順に従います。

<オル>

追加のエラー コードをスキャンします。 P0301 などの失火コードや燃料トリム コードは、故障がシリンダー 1 に限定されていることを確認するのに役立つ場合があります。

点火コイルを点検します。 コイル「A」（シリンダー 1）を取り外し、亀裂、焼け跡、腐食、溶けたプラスチック、または油の汚れがないか確認します。

コイルを別のシリンダーに交換します。 コイルをシリンダー 2 に移動し、失火が続いて P0302 になった場合は、コイルが不良です。

配線とコネクタを検査します。 ワイヤの断線や擦り切れ、緑色腐食、端子の緩み、コネクタ内部の湿気を確認してください。エンジンの稼働中にハーネスを小刻みにテストすると、断続的な故障の特定に役立ちます。

点火プラグを確認して起動します。 プラグが磨耗したり、ブーツに亀裂が入ったりすると、コイル回路に負担がかかる可能性があります。

ECM コイル ドライバーをテストします (上級)。 コイルと配線が正常に動作している場合は、オシロスコープを使用して ECM のパルス制御信号をテストします。信号が存在しない場合は、ECM ドライバー回路に障害がある可能性があります。

Pexels 上の Anna Shvets による写真

P0351 の一般的な修理

修理 説明 イグニッション コイルを交換する 最も一般的な修理。ほとんどの車両では、迅速かつ低コストで済みます。点火プラグを交換してください スパーク プラグが汚れたり摩耗した場合は交換する必要があります。配線またはコネクタを修理してください。 ショート、断線、電圧の不一致を修正します。点火プラグ ブーツを交換します。 アーク放電を防止し、コイルの性能を向上させます。ECM を交換します (まれに) コイルドライバー回路に欠陥があることが確認された場合にのみ必要です。

重要: 常に最初に根本原因を診断してください。配線の問題を解決せずにコイルを交換すると、新しいコイルが再び故障する可能性があります。

予防のヒント

• 点火プラグは推奨される間隔で交換してください
• オイル漏れを制御する（特にバルブ カバー ガスケットからの漏れ）
• エンジン ベイを高圧水で洗浄しないでください
• 早期故障を避けるために高品質のイグニッション コイルを使用する

よくある質問

Q:エラー コード P0351 を修正するにはどうすればよいですか?

答え: まずはスパークプラグとイグニッションコイルに損傷がないか点検してください。正常に見える場合は、配線とコネクタを確認してください。ほとんどの場合、イグニッション コイルを交換すると問題は解決します。

Q:P0351 はどのコイル用ですか?

答え: コイル「A」。これは通常、ほとんどのエンジンのシリンダー番号 1 です。必ず特定の車両のサービス マニュアルを確認してください。

Q:不良スパーク プラグが P0351 を引き起こす可能性がありますか?

答え: はい、プラグが損傷したり摩耗したりすると、イグニッション コイルの動作が激しくなり、このコードが発生する可能性があります。

Q:不良イグニッション コイルのコードは何ですか?

答え: 一般的な点火コイル コードには P0350 から P0362 があり、それぞれが特定のシリンダーに対応します。 P0351 =点火コイル A、またはシリンダー 1。

最終的な考え

P0351 は、シリンダー 1 に影響を与える点火の問題の明らかな兆候です。車両は走行を続けることができますが、問題を無視すると、性能が低下し、触媒コンバーターが損傷する危険があります。幸いなことに、修正は多くの場合簡単で、ほとんどの場合、配線の完全性を確認し、新しいイグニッション コイルまたはスパーク プラグのみを必要とします。
